MC500
Параметры
| Позиция | Ед. изм. | MC500 |
|---|---|---|
| Перемещения | ||
| Расстояние от торца шпинделя до поверхности поворотного стола | мм | 50-600 |
| Максимальный диаметр вращения заготовки | мм | Φ490 |
| Ход по оси X | мм | 800 |
| Ход по оси Y (ось A -90° до оси Y -90°) | мм | 220 |
| Ход по оси Y (ось A +90° до оси Y +90°) | мм | 330 |
| Ход по оси Z | мм | 550 |
| Рабочий стол | ||
| Размер стола | мм | Φ350 |
| Грузоподъемность стола (горизонтально/вертикально) | кг | 150/120 |
| Диапазон углов осей A/C | ±110°/360° | |
| Номинальный крутящий момент осей A/C | Н·м | 300/202 |
| Режим привода осей A/C | Прямой привод DD | |
| Точность позиционирования осей A/C | ±10 | |
| Повторяемая точность позиционирования осей A/C | ±2 | |
| Шпиндель | ||
| Спецификация шпинделя | BBT40 | |
| Привод шпинделя | Электрошпиндель INNA | |
| Макс. скорость шпинделя | об/мин | 15000 |
| Мощность шпинделя | кВт | 7.5/11 |
| Точность (VDI3441) | ||
| Позиционирование | мм | Ps0.008 |
| Повторяемость | мм | Ps0.006 |
| Двигатель | ||
| Серводвигатель оси X | кВт | 3.0 |
| Серводвигатель оси Y | кВт | 3.0 |
| Серводвигатель оси Z | кВт | 3.0 |
| Рельсово-винтовая передача | ||
| Спецификация направляющих по оси X | 35 роликовые | |
| Спецификация направляющих по оси Y | 45 роликовые | |
| Спецификация направляющих по оси Z | 45 роликовые | |
| Спецификация шарико-винтовой пары по оси X | 4012 | |
| Спецификация шарико-винтовой пары по оси Y | 4012 | |
| Спецификация шарико-винтовой пары по оси Z | 4012 | |
| Быстрый ход | ||
| Скорость быстрого перемещения по осям X/Y/Z | м/мин | 36/36/36 |
| Магазин инструментов | ||
| Конус инструмента | BBT40 | |
| Вместимость инструмента | шт. | 24Т |
| Максимальный диаметр инструмента (диаметр смежного воздушного ножа) | мм | 80/150 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный вес инструмента | кг | 8 |
| Основные параметры | ||
| Габариты станка | мм | 2510*3174 |
| Высота станка | мм | 2600 |
| Масса станка | кг | 5850 |
| Система управления | FANUC 0I-MF PLUS(1) 4+1 TCP |

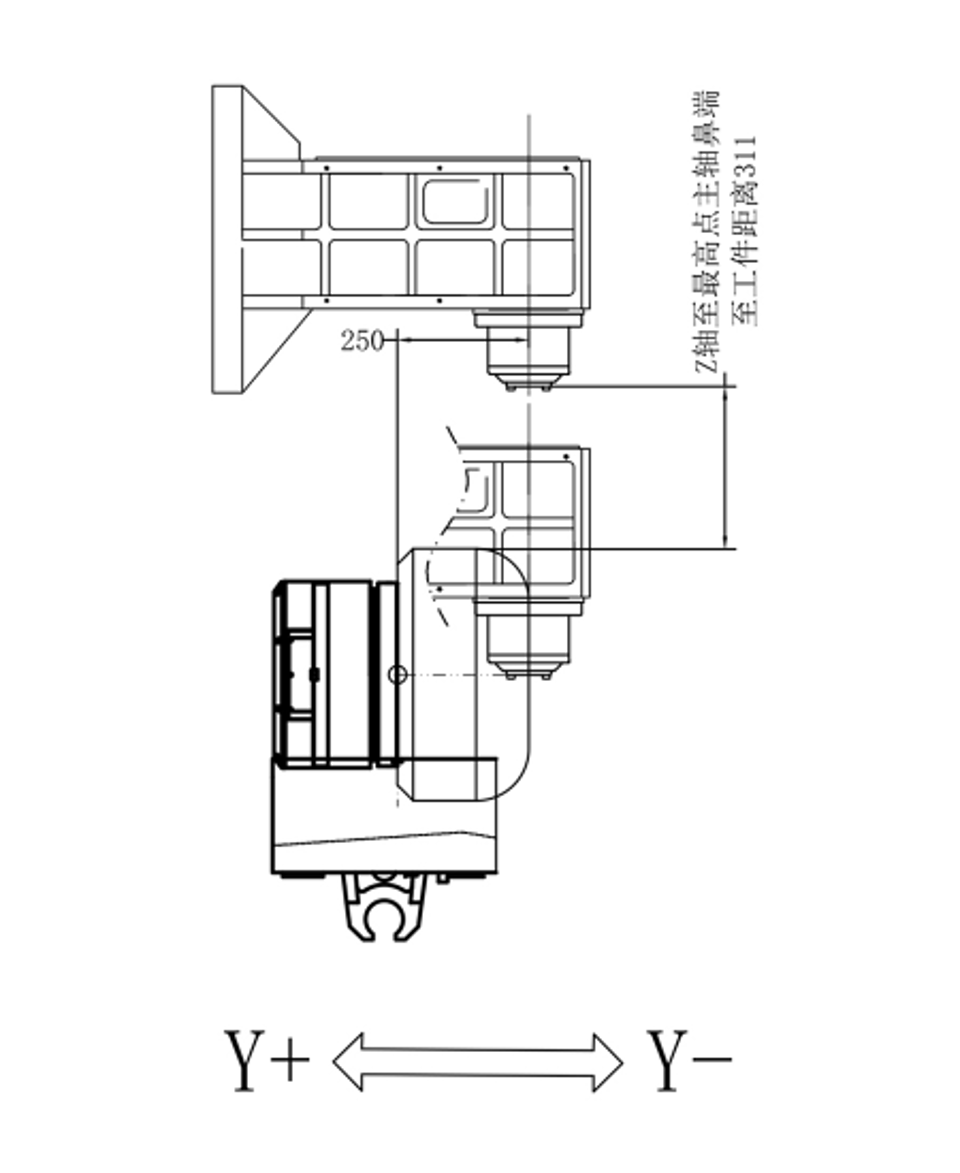

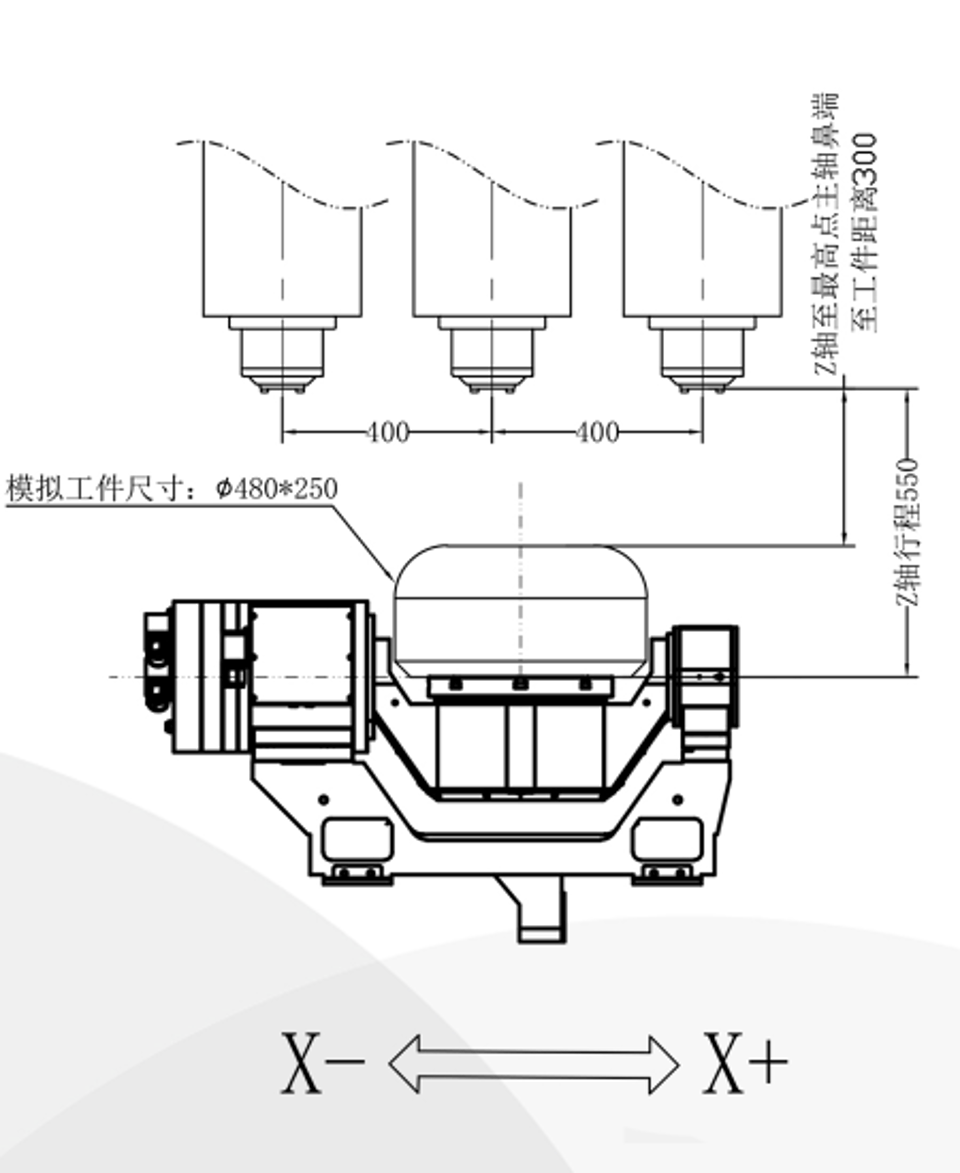

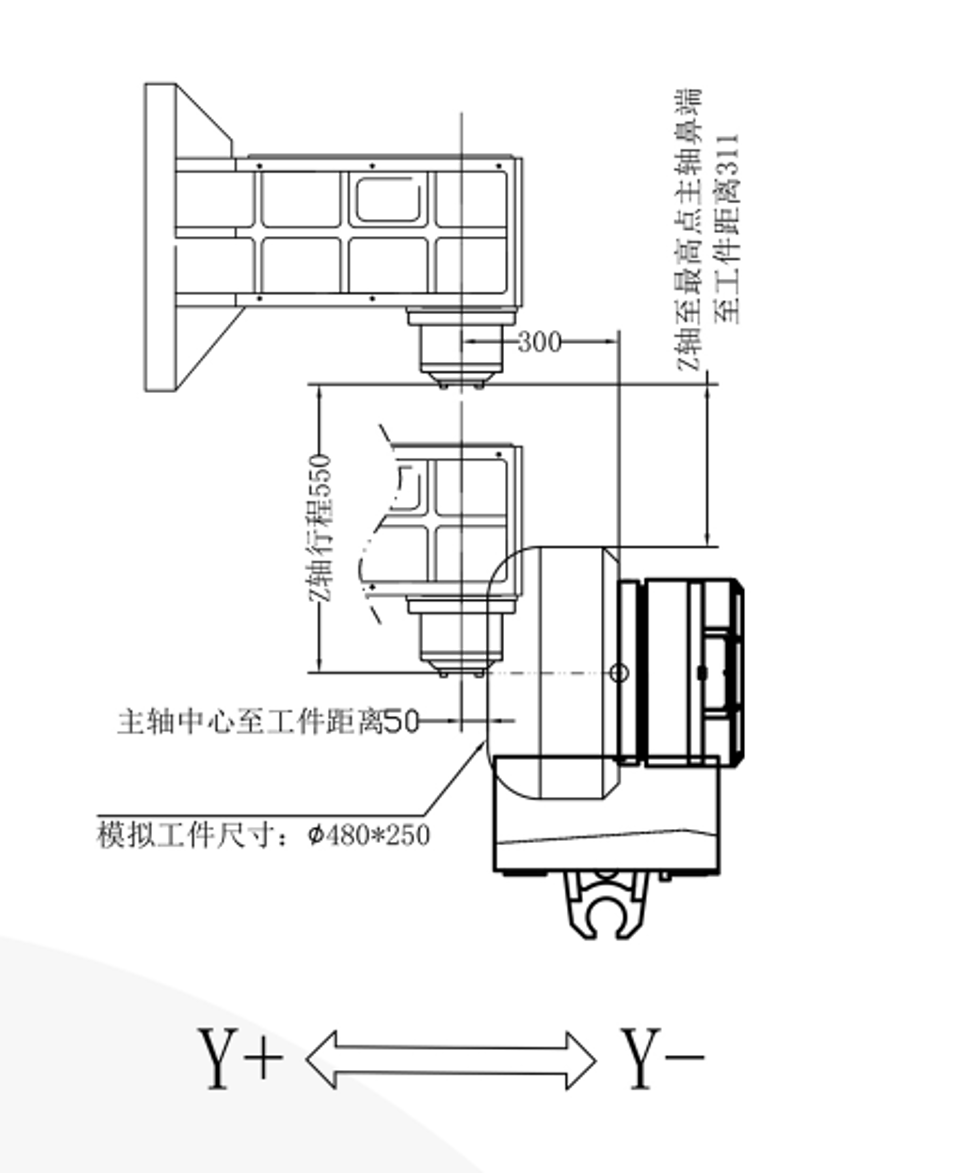

Интерференционная картина
Ход MC500: X:800 Y:550 Z:550 Моделирование обработки по оси A (заготовка Φ480*250) при 0° | Ход MC500: X:800 Y:550 Z:550 Моделирование обработки по оси A (заготовка Φ480*250) при 90° | Ход MC500: X:800 Y:550 Z:550 Моделирование обработки по оси A (заготовка Φ480*250) при -90° |
 |  |  |
Стандартные датчики приближения и функции
| 1.Система управления FANUC 0I-MF PLUS (1) 4+1 | 11.Портативный маховик |
| 2.INNA BBT40-150 15000 об/мин электрический шпиндель | 12.Светильник рабочей зоны |
| 3.Пятиосевой поворотный стол | 13.Сигнальная лампа |
| 4.Система охлаждения шпинделя | 14.Трансформатор |
| 5.Охлаждение шпинделя | 15.Пистолет для подачи СОЖ |
| 6.Система охлаждения при резании | 16.Воздушный пистолет |
| 7.Бак и водяной резервуар | 17.Жесткое нарезание резьбы |
| 8.Система автоматической смазки | 18.Ручное освобождение инструмента |
| 9.Телескопическая защита трёхосных направляющих | 19.Устройство настройки инструмента |
| 10.Кондиционер электрического шкафа | 20.24-позиционный дисковый магазин инструментов |
| Дополнительные принадлежности и функции |
| 1.Цепной стружечный транспортер |
| 2.INNA HSK A63-175 16000 об/мин электрический шпиндель |
| 3.Возможна установка отечественной системы управления |
| · Система управления Syntec 220MA-5 PLUS |
| · Система управления Huazhong HNC-848DiM-15F |
