MT500 Новая модель для листового металла
MT500 Новая модель для листового металла
Загрузки
Стандартные датчики приближения и функции
| 1.Система управления FANUC 0I-MF PLUS (1) 4+1 | 11.Портативный маховик |
| 2.INNA BBT40-150 15000 об/мин электрический шпиндель | 12.Светильник рабочей зоны |
| 3.Пятиосевой поворотный стол | 13.Сигнальная лампа |
| 4.Система охлаждения шпинделя | 14.Трансформатор |
| 5.Охлаждение шпинделя | 15.Пистолет для подачи СОЖ |
| 6.Система охлаждения при резании | 16.Воздушный пистолет |
| 7.Бак и водяной резервуар | 17.Жесткое нарезание резьбы |
| 8.Система автоматической смазки | 18.Ручное освобождение инструмента |
| 9.Телескопическая защита трёхосных направляющих | 19.Устройство настройки инструмента |
| 10.Кондиционер электрического шкафа | 20.24-позиционный дисковый магазин инструментов |
| Дополнительные принадлежности и функции |
| 1.Цепной стружечный транспортер |
| 2.INNA HSK A63-175 16000 об/мин электрический шпиндель |
| 3.Возможна установка отечественной системы управления |
| · Система управления Syntec 220MA-5 PLUS |
| · Система управления Huazhong HNC-848DiM-15F |

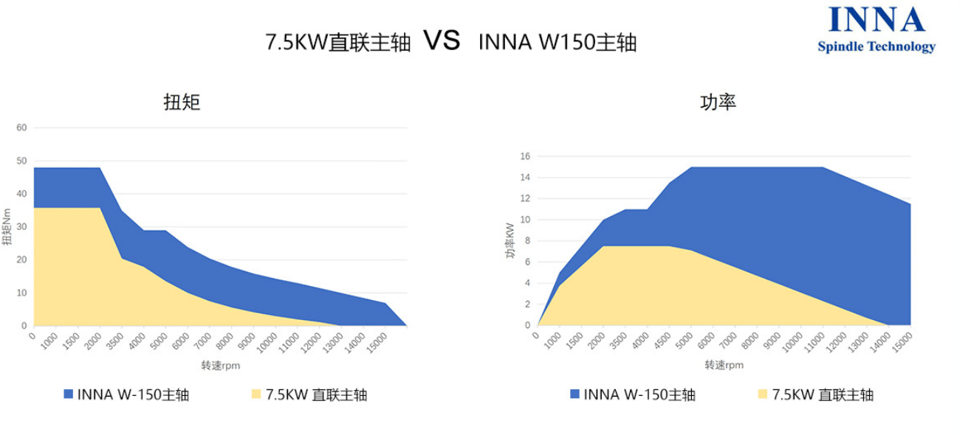

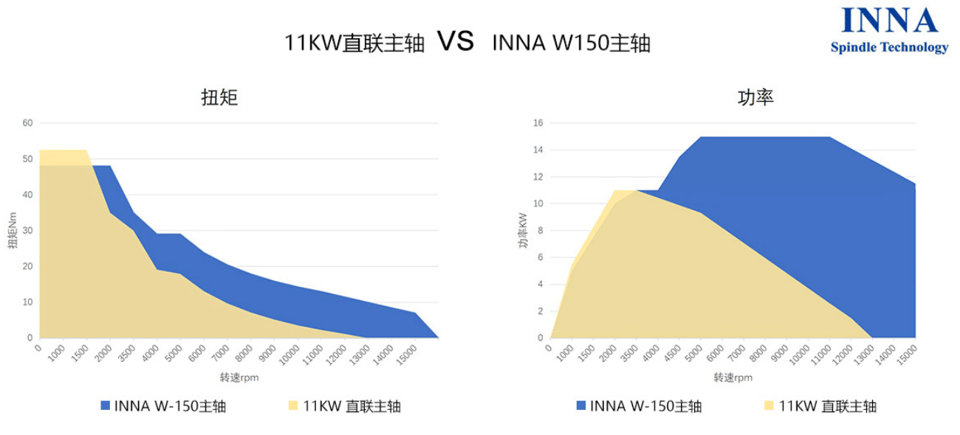

Особенности шпинделя серии INNA W-150
 |  |
| 1. На низких оборотах крутящий момент на 30% выше, чем у шпинделя с прямым приводом, на высоких оборотах — более чем в 2 раза выше; во всем диапазоне скоростей превосходит шпиндель с прямым приводом 7,5 кВт | 1. На низких оборотах крутящий момент ниже, чем у шпинделя с прямым приводом 11 кВт, но при этом имеет более широкий диапазон номинального крутящего момента. Начиная с 2000 об/мин, затухание крутящего момента значительно ниже. Начиная с 5000 об/мин, крутящий момент в 2 раза выше, чем у шпинделя с прямым приводом 11 кВт |
| 2. На высоких оборотах мощность существенно выше, чем у шпинделя с прямым приводом, обеспечивая более чем 3-кратный рост эффективности при обработке цветных металлов, более высокую скорость и превосходное качество поверхности | 2. На высоких оборотах мощность в основном соответствует шпинделю с прямым приводом 11 кВт ниже 4000 об/мин. После 4000 об/мин выходная мощность увеличивается, обеспечивая более высокую эффективность обработки и лучшее качество поверхности детали |
Параметры
| Позиция | Ед. изм. | MT500 |
|---|---|---|
| Перемещения | ||
| Расстояние от торца шпинделя до поверхности поворотного стола | мм | 120-570 |
| Максимальный диаметр вращения заготовки | мм | Φ490 |
| Ход по оси X | мм | 550 |
| Ход по оси Y | мм | 525 |
| Ход по оси Z | мм | 450 |
| Рабочий стол | ||
| Размер стола | мм | Φ350 |
| Грузоподъемность осей A/C (под любым углом) | кг | 120 |
| Диапазон углов осей A/C | ±110/360 | |
| Номинальный крутящий момент осей A/C | Н·м | 300/202 |
| Режим привода осей A/C | Прямой привод DD | |
| Максимальная скорость осей A/C | об/мин | 218/176 |
| Максимальный крутящий момент осей A/C | Н·м | 550/460 |
| Точность позиционирования осей A/C | ±10 | |
| Повторяемая точность позиционирования осей A/C | ±2 | |
| Шпиндель | ||
| Спецификация шпинделя | BBT40 | |
| Привод шпинделя | Встроенный шпиндель INNA | |
| Макс. скорость шпинделя | об/мин | 15000 |
| Мощность шпинделя | кВт | 7.5/11 |
| Точность VDI3441 | ||
| Позиционирование | мм | P0.006 |
| Повторяемость | мм | Ps0.004 |
| Двигатель | ||
| Серводвигатель оси X | кВт | 1.8 |
| Серводвигатель оси Y | кВт | 1.8 |
| Серводвигатель оси Z | кВт | 3.0 |
| Рейка и винт | ||
| Спецификация направляющих по оси X | Роликовые направляющие 45 | |
| Спецификация направляющих по оси Y | Роликовые направляющие 45 | |
| Спецификация направляющих по оси Z | 35 роликовый | |
| Спецификация шарико-винтовой пары по оси X | 4016 | |
| Спецификация шарико-винтовой пары по оси Y | 4016 | |
| Спецификация шарико-винтовой пары по оси Z | 4016 | |
| Быстрый ход | ||
| Скорость быстрого перемещения по осям X/Y/Z | м/мин | 36/36/36 |
| Магазин инструментов | ||
| Конус инструмента | - | BBT40 |
| Вместимость инструмента | шт. | 24Т |
| Максимальный диаметр инструмента (диаметр смежного воздушного ножа) | мм | 80/150 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный вес инструмента | кг | 8 |
| Основные параметры | ||
| Габариты станка приблизительно | мм | 3634*3510*3483 |
| Масса станка приблизительно | кг | 5500 |
| Система управления | FANUC 0i-MF Plus(1)4+1 | |
Интерференционная картина

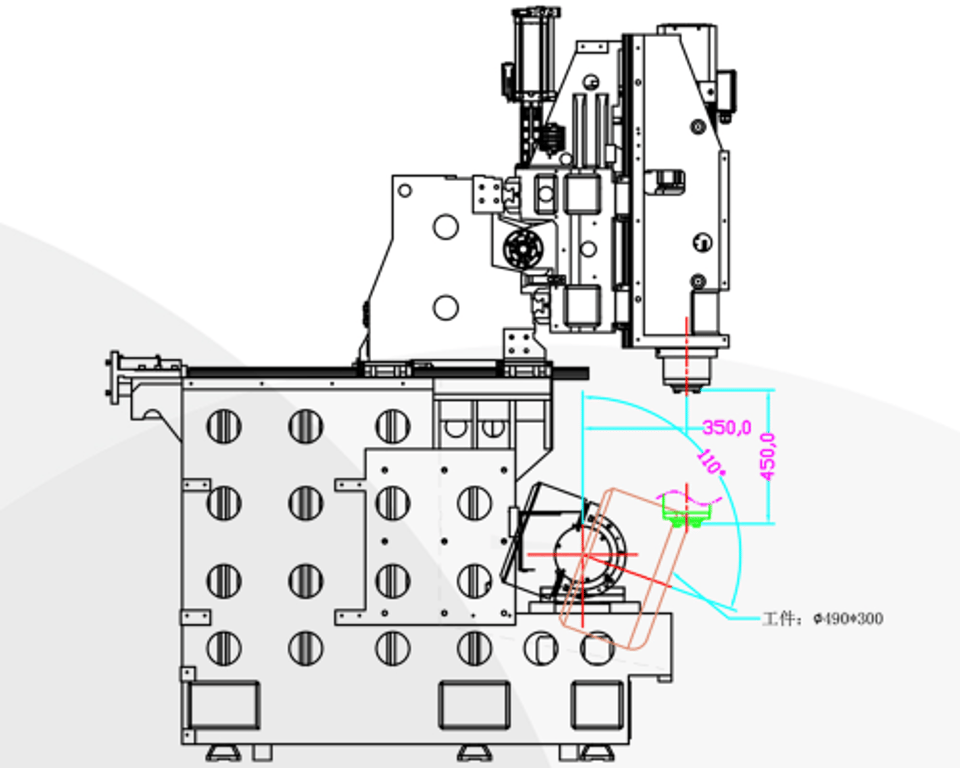

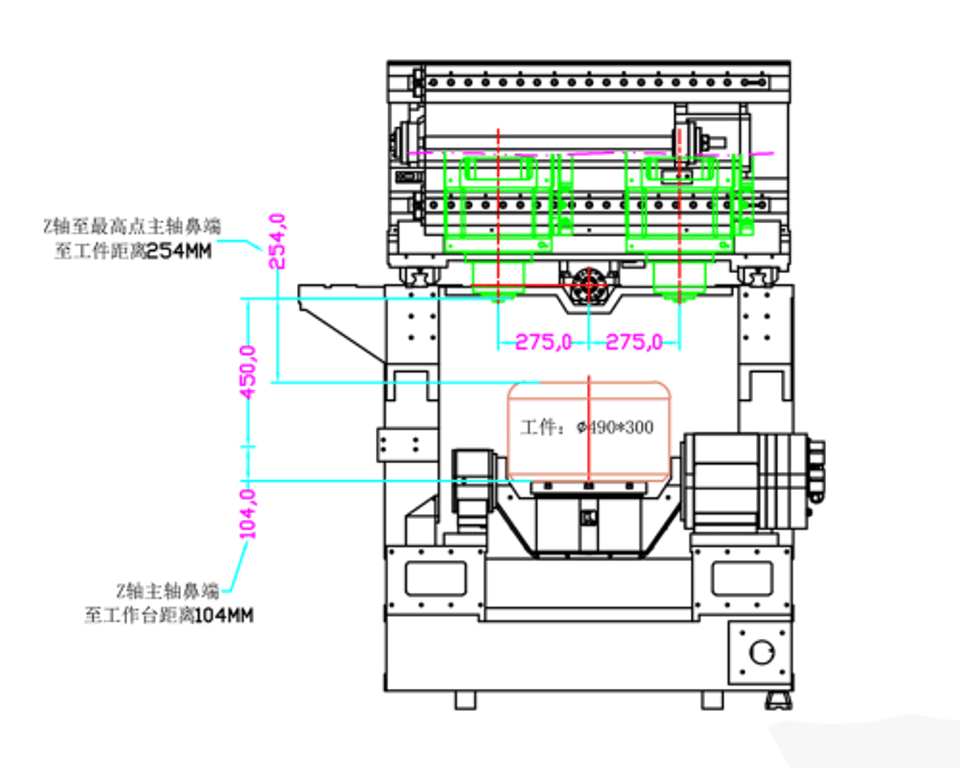

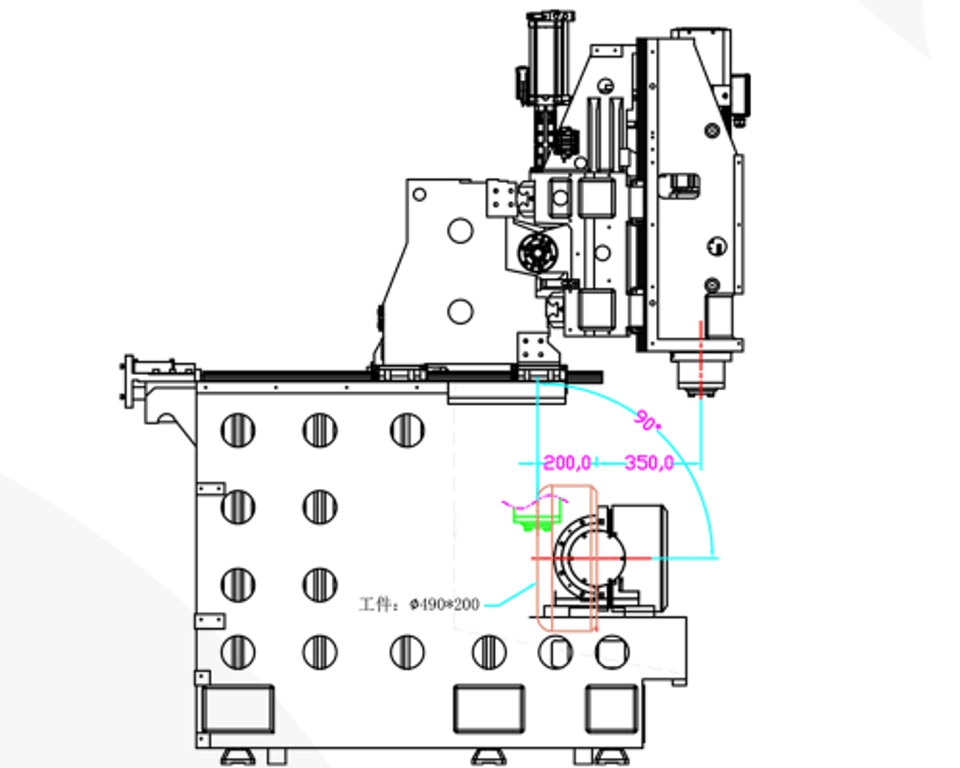

Ход MT500: X:550 Y:550 Z:450 Схема имитации обработки при оси A 0° (заготовка Φ490*300) | Ход MT500: X:550 Y:550 Z:450 Схема имитации обработки при оси A -110° (заготовка Φ490*300) | Ход MT500: X:550 Y:550 Z:450 Схема имитации обработки при оси A 90° (заготовка Φ490*200) |
 |  |  |
