UL700
Параметры
| Позиция | Ед. изм. | UL700 |
|---|---|---|
| Перемещения | ||
| Расстояние от торца шпинделя до поверхности поворотного стола | мм | 180-710 |
| Максимальный диаметр вращения заготовки | мм | Φ700 |
| Ход по оси X | мм | 800 |
| Ход по оси Y | мм | 880 |
| Ход по оси Z | мм | 530 |
| Рабочий стол | ||
| Размер стола | мм | Φ500 |
| Грузоподъёмность рабочего стола (под любым углом) | кг | 300 |
| Диапазон угла поворота осей B/C | +30~-110/360 | |
| Максимальная скорость осей B/C | об/мин | 200 |
| Способ привода осей B/C | Прямой привод DD | |
| Точность позиционирования осей B/C | ±5 | |
| Точность повторного позиционирования осей B/C | ±4 | |
| Шпиндель | ||
| Спецификация шпинделя | BBT40 | |
| Привод шпинделя | Встроенный шпиндель INNA | |
| Макс. скорость шпинделя | об/мин | 16000 |
| Мощность шпинделя | кВт | 11/15 |
| Точность VDI3441 | ||
| Позиционирование | мм | P0.008 |
| Повторяемость | мм | Ps0.006 |
| Двигатель | ||
| Серводвигатель оси X | кВт | 3.0 |
| Серводвигатель оси Y | кВт | 3.0 |
| Серводвигатель оси Z | кВт | 3.0 |
| Рейка и винт | ||
| Спецификация направляющих по оси X | Роликовые направляющие 45 | |
| Спецификация направляющих по оси Y | Роликовые направляющие 45 | |
| Спецификация направляющих по оси Z | Роликовые направляющие 45 | |
| Спецификация шарико-винтовой пары по оси X | 4012 | |
| Спецификация шарико-винтовой пары по оси Y | 4012 | |
| Спецификация шарико-винтовой пары по оси Z | 4012 | |
| Быстрый ход | ||
| Скорость быстрого перемещения по осям X/Y/Z | м/мин | 24/24/24 |
| Магазин инструментов | ||
| Конус инструмента | BBT40 | |
| Вместимость инструмента | 28T | |
| Максимальный диаметр инструмента (диаметр соседнего воздушного ножа) | мм | 66/132 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный вес инструмента | кг | 8 |
| Основные параметры | ||
| Примерные габариты станка (Д*Ш) | мм | 3800*3200 |
| Высота станка | мм | 2850 |
| Масса станка | кг | 9000 |
| Система управления | FANUC 0I-MF PLUS(1)4+1 | |
Стандартные датчики приближения и функции
| 1.Система управления FANUC 0I-MF PLUS (1) 4+1 | 11.Портативный маховик |
| 2.INNA BBT40-150 15000 об/мин электрический шпиндель | 12.Светильник рабочей зоны |
| 3.Пятиосевой поворотный стол | 13.Сигнальная лампа |
| 4.Система охлаждения шпинделя | 14.Трансформатор |
| 5.Охлаждение шпинделя | 15.Пистолет для подачи СОЖ |
| 6.Система охлаждения при резании | 16.Воздушный пистолет |
| 7.Бак и водяной резервуар | 17.Жесткое нарезание резьбы |
| 8.Система автоматической смазки | 18.Ручное освобождение инструмента |
| 9.Телескопическая защита трёхосных направляющих | 19.Устройство настройки инструмента |
| 10.Кондиционер электрического шкафа | 20.24-позиционный дисковый магазин инструментов |
| Дополнительные принадлежности и функции |
| 1.Цепной стружечный транспортер |
| 2.INNA HSK A63-175 16000 об/мин электрический шпиндель |
| 3.Возможна установка отечественной системы управления |
| · Система управления Syntec 220MA-5 PLUS |
| · Система управления Huazhong HNC-848DiM-15F |

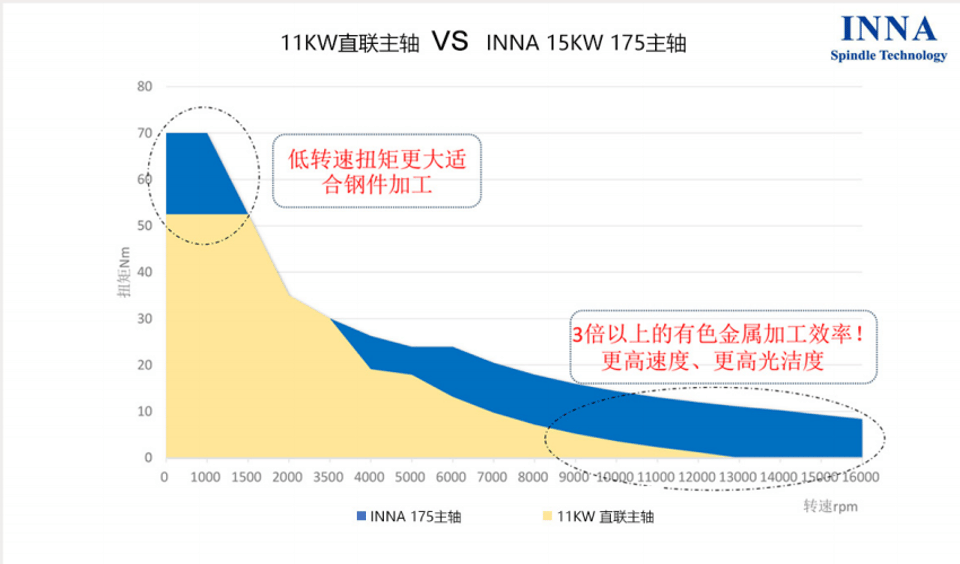

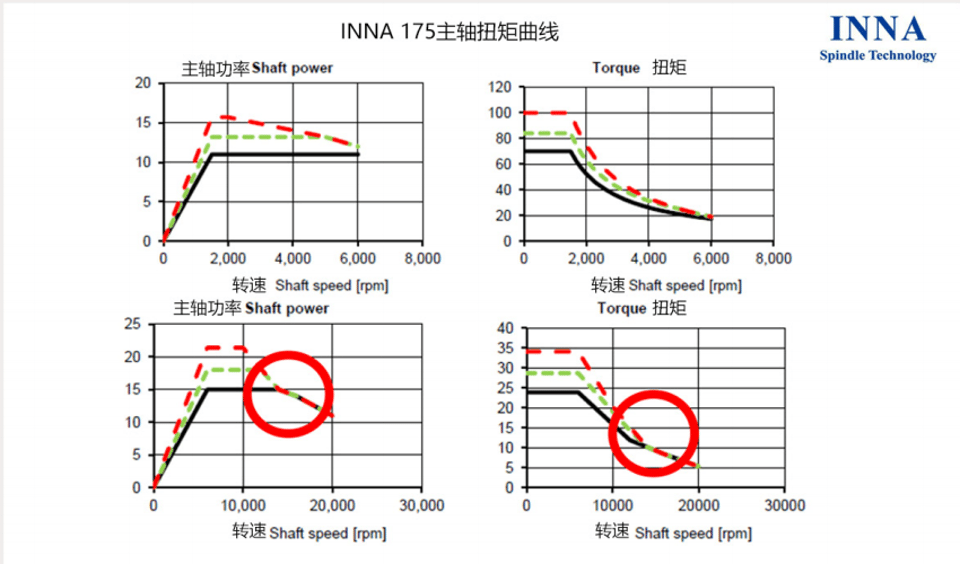

Особенности шпинделя серии INNA 175
 |  |

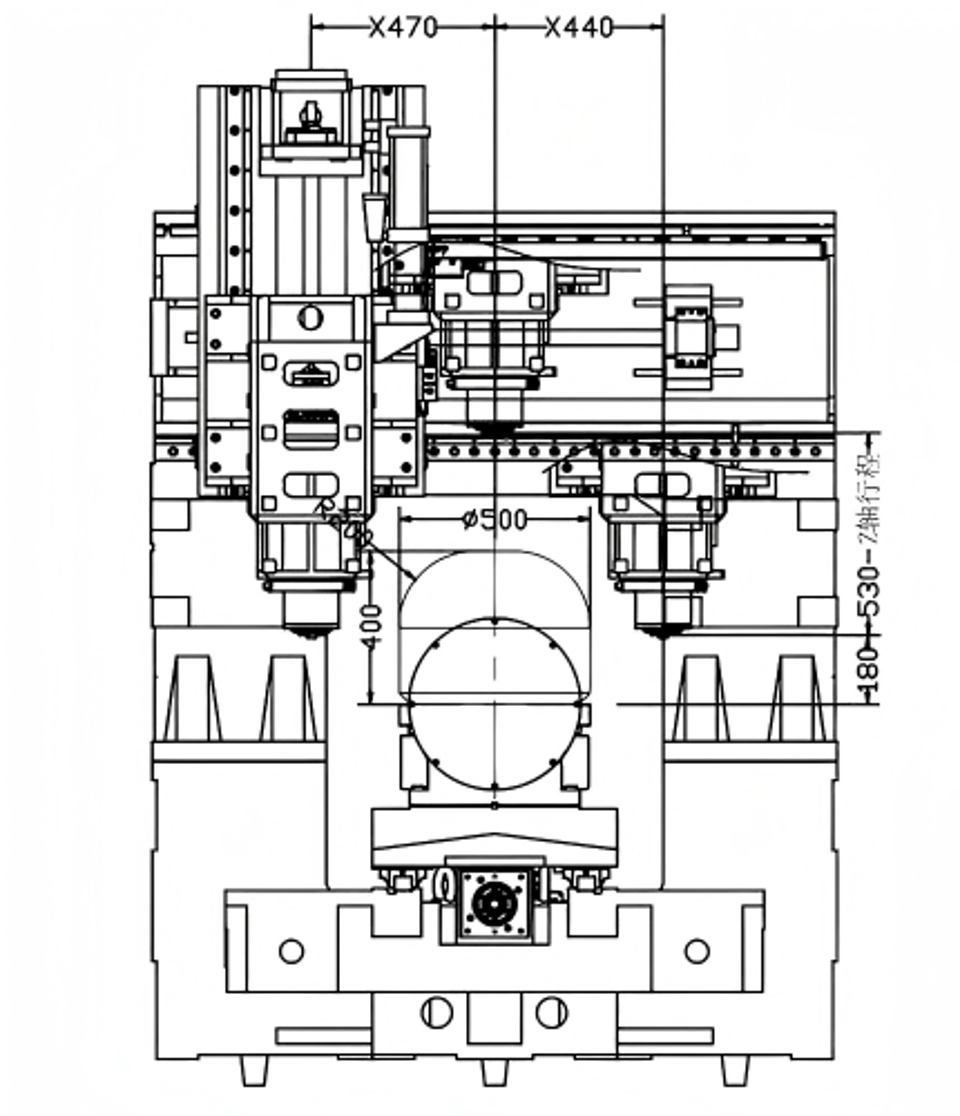

Интерференционная картина

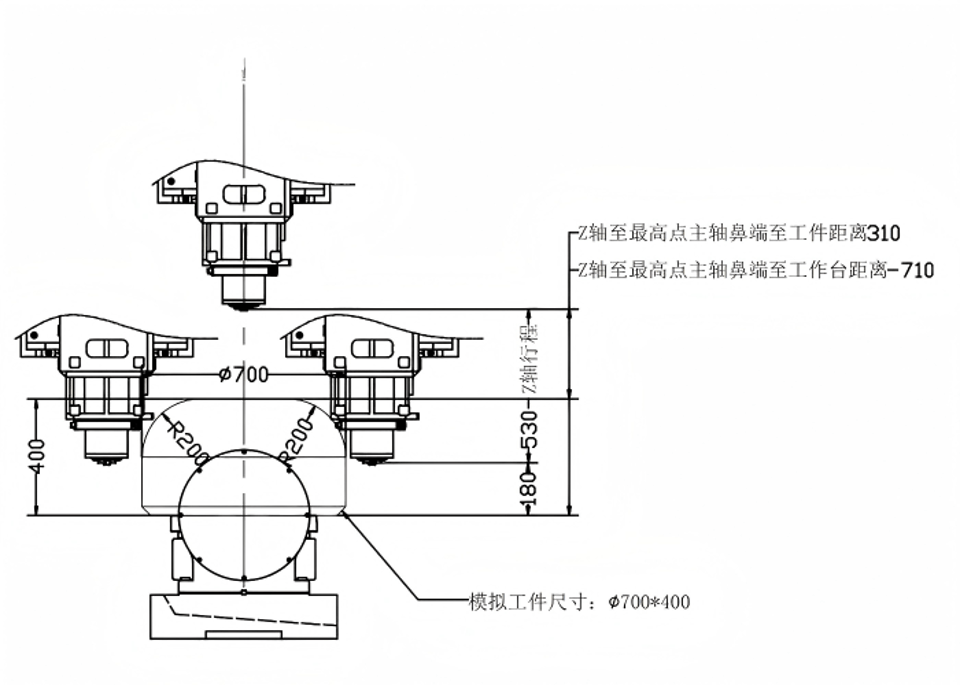

| Образец для моделирования: Φ700×400 A0/C0、A-90/C0、A30/C0 | Схема симуляции обработки при оси A 0° (заготовка Φ700×400) |
 |  |

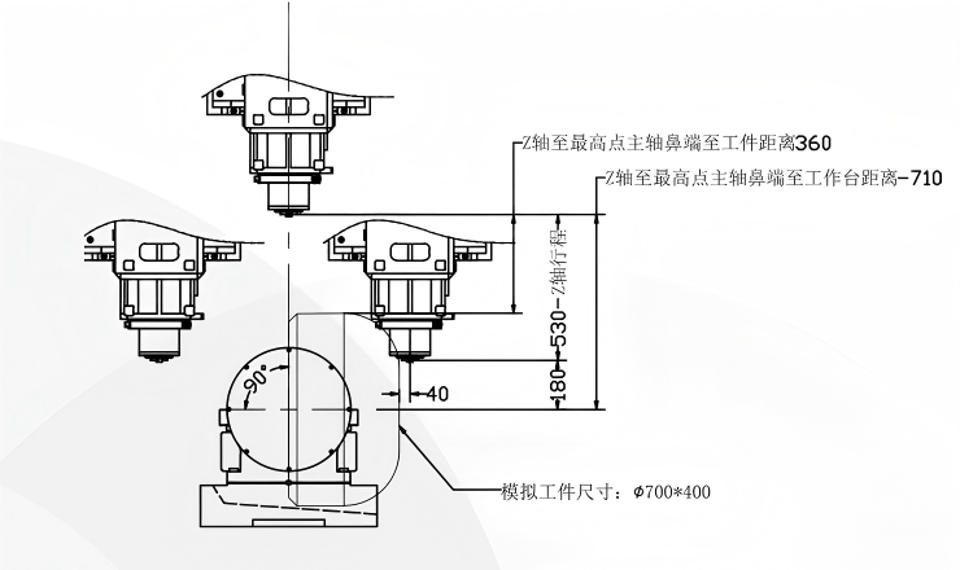

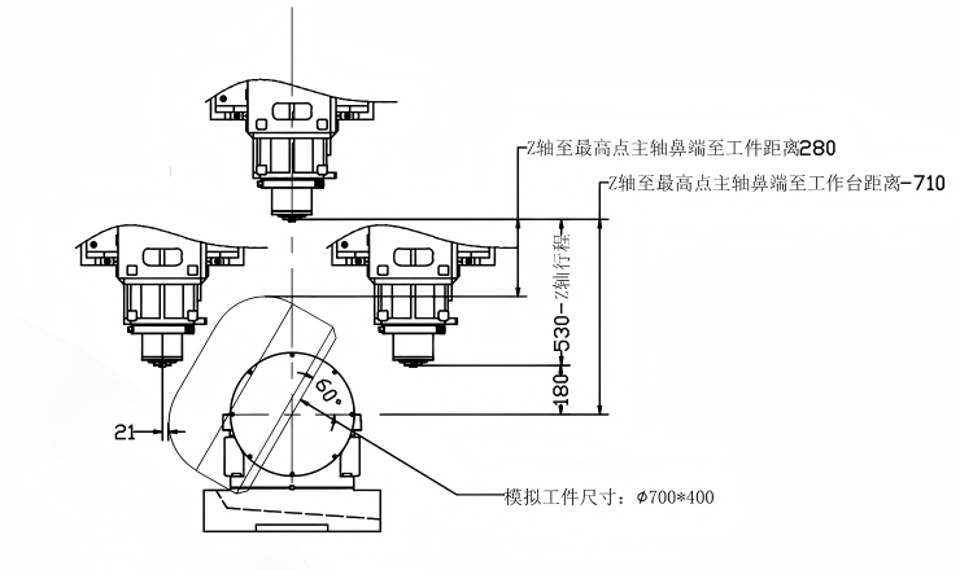

| Схема симуляции обработки при оси A -90° (заготовка Φ700×400) | Схема симуляции обработки при оси A 30° (заготовка Φ700×400) |
 |  |
