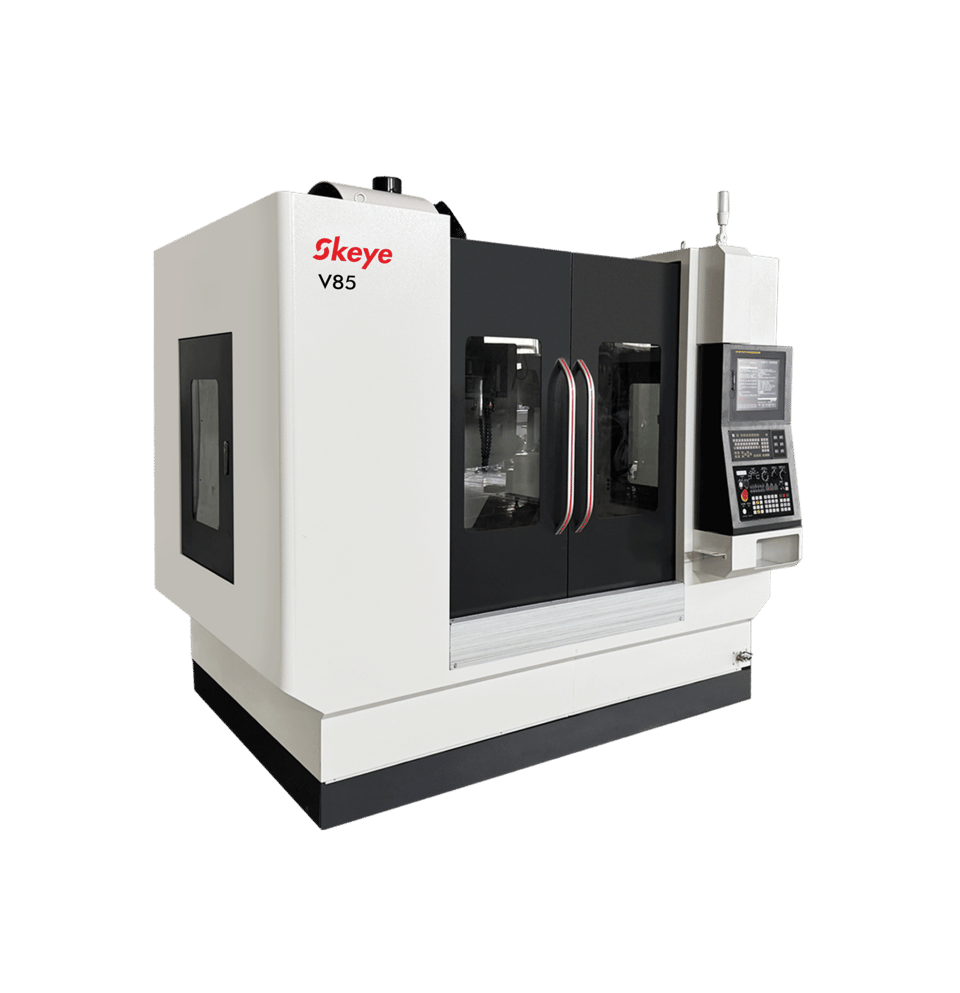

V85
Введение
Отливка выполнена по технологии цельного формования и имеет коробчатую конструкцию. Дляобработки используется крупный пятисторонний обрабатывающий центр, позволяющий выполнить весь процесс заодну установку. Станок отличается высокой жесткостью, высокой прочностью и отличной геометрическойи позиционной точностью, обеспечивая долговременную стабильность и высокую точность. Кроме того, чтобыпредотвратить деформацию после обработки, все отливки проходят тщательный отжиг,который эффективно снимает внутренние напряжения. Основание широкое, а стойка выполненав виде треугольной коробчатой конструкции с усиленной полностью поддерживаемой опорой, что обеспечиваетпрочную конструкцию и надежную возможность обработки тяжелых заготовок
Технические параметры
| Позиция | Ед. изм. | V85 |
|---|---|---|
| Перемещения | ||
| Расстояние от торца шпинделя до поверхности рабочего стола | мм | 120-670 |
| Расстояние от центра шпинделя до направляющей стойки | мм | 590 |
| Ход по оси X | мм | 800 |
| Ход по оси Y | мм | 550 |
| Ход по оси Z | мм | 550 |
| Рабочий стол | ||
| Размер стола | мм | 550*1000 |
| Т-образные пазы рабочего стола (количество - размер - шаг) | мм | 5-18*90 |
| Грузоподъемность рабочего стола | кг | 500 |
| Шпиндель | ||
| Спецификация шпинделя | BT40/Φ150 | |
| Привод шпинделя | Прямой привод | |
| Макс. скорость шпинделя | об/мин | 12000 |
| Мощность шпинделя | кВт | 7.5/11 |
| Точность VDI3441 | ||
| Позиционирование | мм | P0.008 |
| Повторяемость | мм | P0.006 |
| Двигатель | ||
| Серводвигатель оси X | кВт | 1.8 |
| Серводвигатель оси Y | кВт | 1.8 |
| Серводвигатель оси Z | кВт | 3.0 |
| Рельсово-винтовая передача | ||
| Спецификация направляющих по оси X | 35 роликовые | |
| Спецификация направляющих по оси Y | 45 роликовые | |
| Спецификация направляющих по оси Z | 45 роликовые | |
| Спецификация шарико-винтовой пары по оси X | 4016 | |
| Спецификация шарико-винтовой пары по оси Y | 4016 | |
| Спецификация шарико-винтовой пары по оси Z | 4016 | |
| Быстрый ход | ||
| Скорость быстрого перемещения по осям X/Y/Z | м/мин | 48/48/48 |
| Магазин инструментов | ||
| Конус инструмента | BT40 | |
| Вместимость инструмента | шт. | 24Т |
| Максимальный диаметр инструмента | мм | 80/150 |
| Максимальная длина инструмента | мм | 300 |
| Максимальный вес инструмента | кг | 8 |
| Основные параметры | ||
| Габариты (Д*Ш) | мм | 2510*3174 |
| Высота станка | мм | 2550 |
| Масса станка | кг | 5000 |
Стандартная комплектация и функции
| № | Позиция | № | Позиция |
|---|---|---|---|
| 1 | Система управления FANUC 0i-MF Plus(3B) | 10 | Ручной маховик |
| 2 | Электрошпиндель BT40-150-12000 об/мин | 11 | Рабочая лампа |
| 3 | Система охлаждения шпинделя | 12 | Сигнальная лампа |
| 4 | Охлаждение шпинделя | 13 | Трансформатор |
| 5 | Система охлаждения при резании | 14 | Водяной пистолет |
| 6 | Бак и водяной резервуар | 15 | Воздушный пистолет |
| 7 | Система автоматической смазки | 16 | Жесткое нарезание резьбы |
| 8 | Телескопическая защита трёхосных направляющих | 17 | Ручное устройство ослабления |
| 9 | Теплообменник | 18 | 24Т инструментальный магазин рычажного типа |
